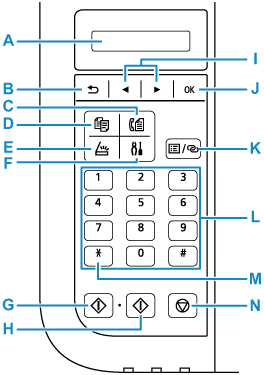

Juhtpaneel

A: LCD (vedelkristallekraan)

Kuvab teateid, menüüparameetreid ja seadme tööolekut.

B: Nupp Tagasi (Back)

Viib LCD-ekraani tagasi eelmisele kuvale.

C: Nupp Faks (FAX)

Lülitab printeri faksirežiimi.

D: Nupp Kopeeri (COPY)

Lülitab printeri kopeerimise režiimi.

E: Nupp Skanni (SCAN)

Lülitab printeri skannimisrežiimi.

F: Nupp Seadistus (Setup)

Kuvab ekraani Häälestusmenüü (Setup menu). Selle menüüga saate printerit hooldada ja muuta printeri määranguid.

G: Nupp Must (Black)

Käivitab mustvalge kopeerimise, skannimise, faksimise jne.

H: Nupp Värv (Color)

Käivitab värvilise kopeerimise, skannimise, faksimise jne.

I: Nupud ja

Kasutatakse menüü või sätteparameetri valimiseks. Nuppe või kasutatakse ka märkide sisestamiseks.

• Menüü või sätteparameetri valimine

J: Nupp OK

Lõpetab menüü või sätteparameetri valimise. Seda nuppu kasutatakse ka tõrke lahendamiseks või dokumendi väljutamiseks ADF-ist (automaatsest dokumendisööturist).

K: Nupp Menüü / Juhtmeta ühendus (Menu/Wireless connect)

Kuvab ekraani Kopeerimise menüü (Copy menu), Skannimise menüü (Scan menu) või Faksi menüü (FAX menu).

Teavet juhtmeta ruuteri määramiseks ja printeri otse nutitelefonist või seade (ilma teha iga kord ruuter), hoidke seda nuppu.

L: Numbrinupud

Kasutatakse numbriväärtuste, nagu koopiate arvu ja faksi-/telefoninumbrite ning tähemärkide sisestamiseks.

M: Nupp Toon (Tone)

Lülitab ajutiselt toonvalimisele, kui printer on ühendatud pöördkettaga impulssvalimise liiniga.

N: Nupp Stopp (Stop)

Katkestab töö, kui printimine, kopeerimine, skannimine või faksi ülekanne/vastuvõtmine on pooleli.

Märkus

• Juhtpaneeli klahvistiku nuppude vajutamisel väljastab printer helimärguande. Klahvistiku helid saab lubada või keelata suvandi Muud seadme määr. (Other dev. settings) jaotises Helikontroll (Sound control).

  • Muud seadme määr.
